Ключевые особенности
- Отображение курса судна
- Судовое исполнение

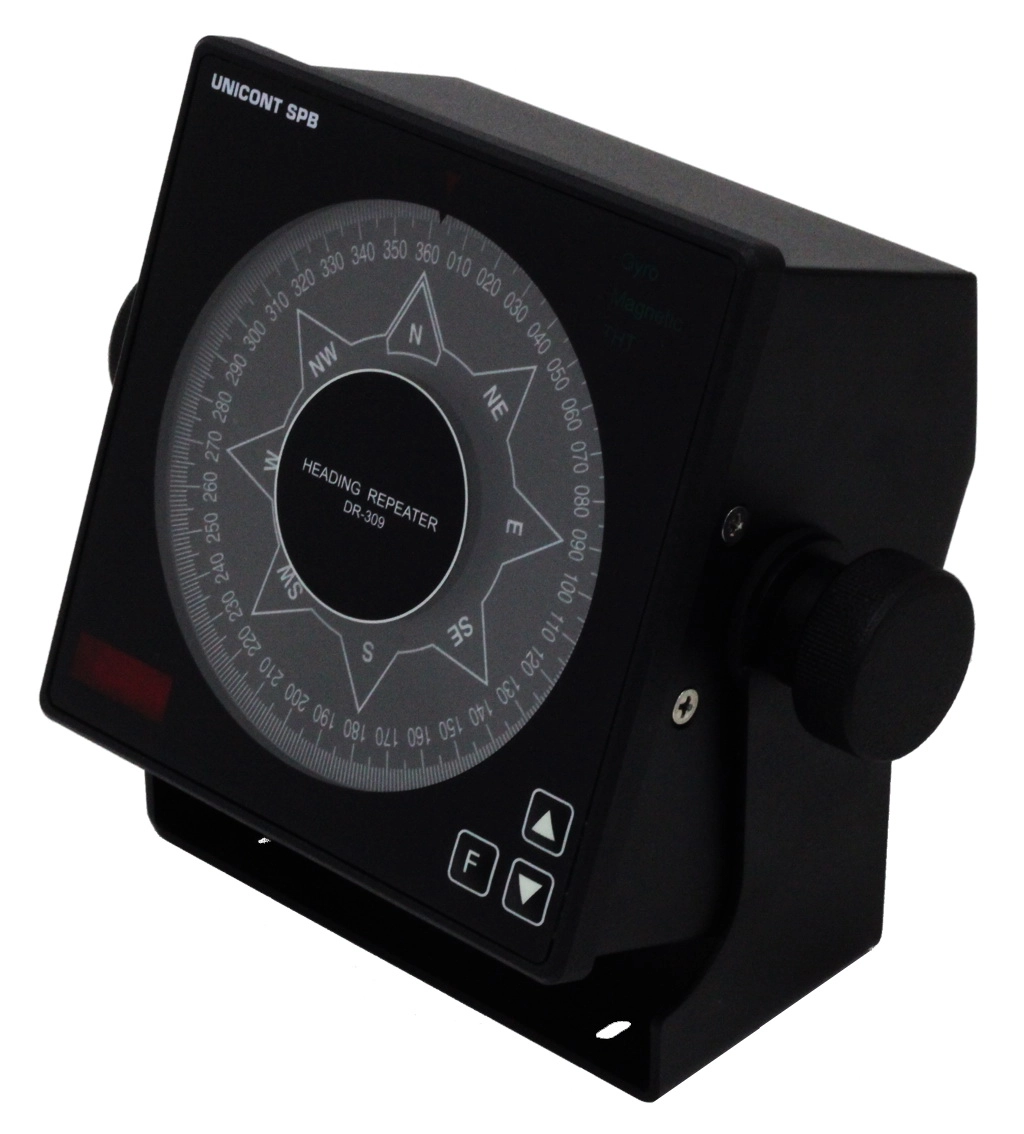

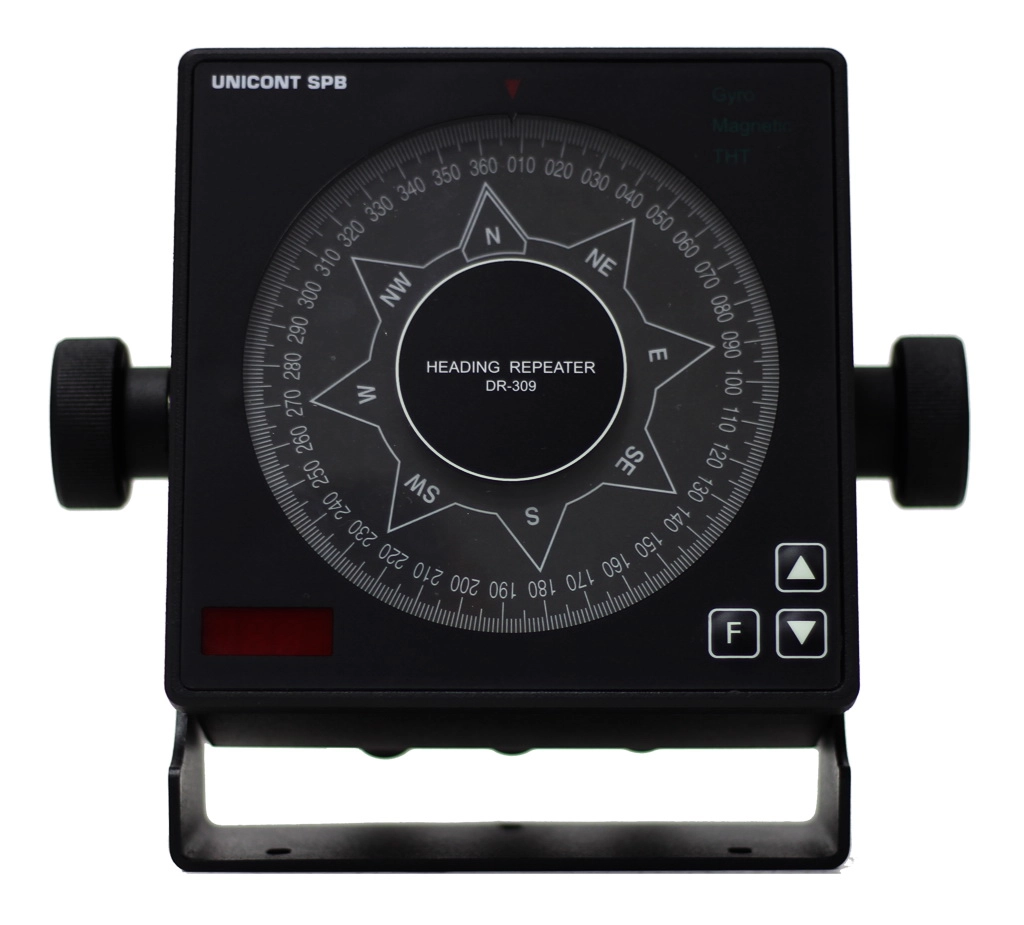

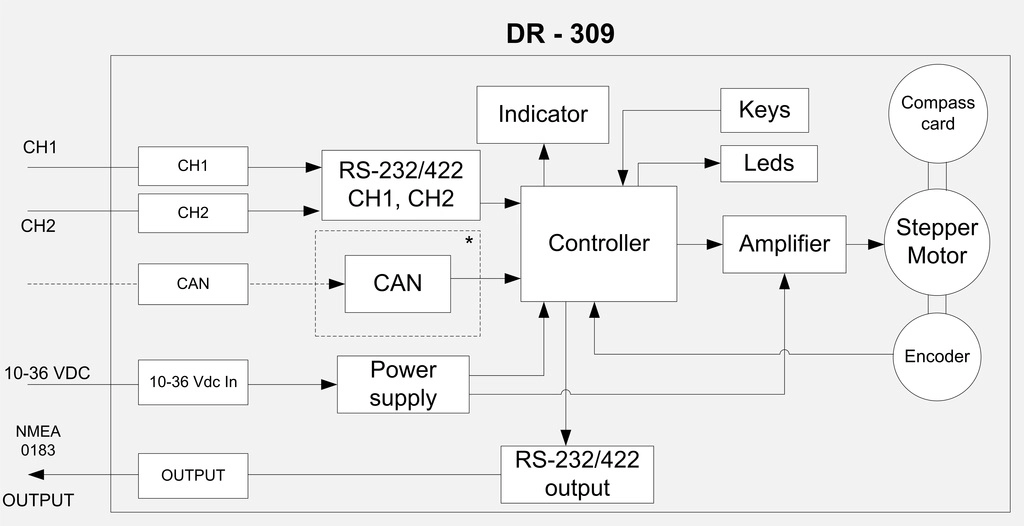

Путевой репитер DR-309, предназначен для отображения информации о курсе судна, поступающей в формате NMEA предложений от гирокомпаса и различных цифровых источников, посредством картушечного указателя и светодиодного индикатора, а также ретрансляции принятой информации в формате NMEA по каналу связи RS-232/RS-422.
| Общие характеристики | |

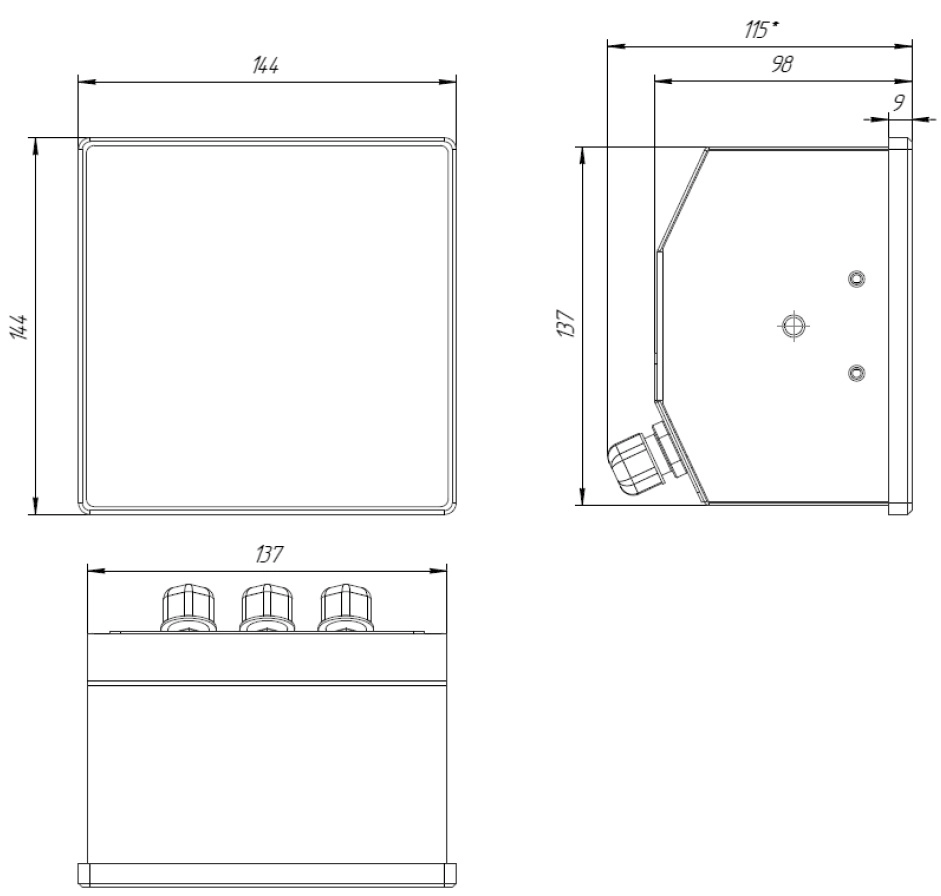

| Габаритные размеры | 144x115x137 мм |
| Класс защиты | IP 22 |
| Температура хранения | -55…+70 °С |
| Рабочая температура | -20…+55 °С |
| Масса | 2 кг |
| Электрические характеристики | |
| Напряжение питания | 10…36 VDC |
| Потребляемая мощность | не более 12,5 Вт |
| Гальваническая развязка от питающей сети | + |
| Защита от переполюсовки | + |
| Защита от перенапряжения | + |

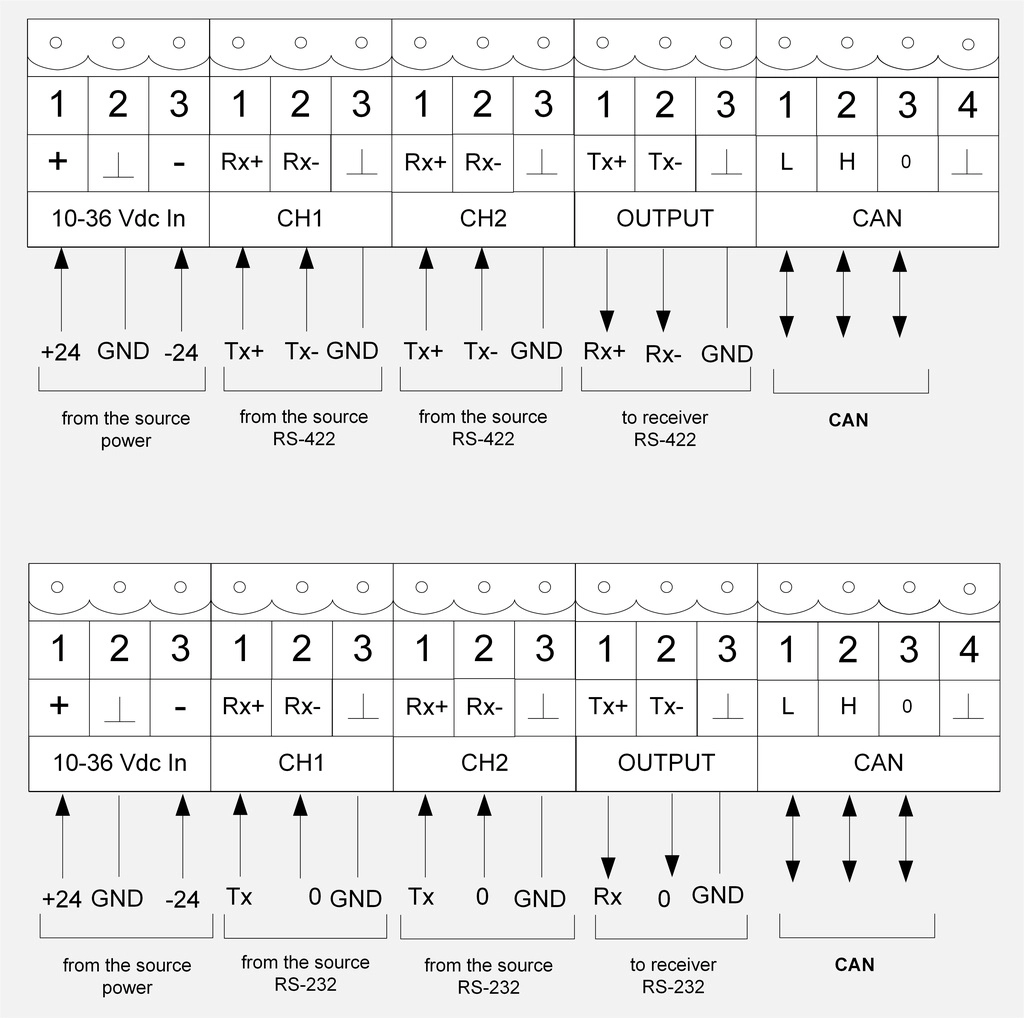

| Характеристики входов | |
| Количество входных портов | 2 |
| Поддерживаемые интерфейсы | RS-232/RS-422 |
| Максимальная скорость приема данных | 115200 бит/с |
| Оптическая развязка | + |
| Типы принимаемых предложений | $xxHDT, $xxHDG, $xxHDM |
| Характеристики выходов | |
| Количество выходных портов | 1 |
| Поддерживаемые интерфейсы | RS-232/RS-422 |
| Максимальная скорость передачи данных | 115200 бит/с |
| Гальваническая развязка | + |
| Рабочие характеристики | |
| Скорость отработки | >12 °/c |
| Разрешающая способность: | |
| символьного индикатора | 0,1° |
| указателя картушки компаса | 0,5° |
Документы
DR-309_booklet
534,7 кб
DR-309_manual_en
700,3 кб
DR-309_manual_ru
564,8 кб
DR-309_rmrs_msa
1,9 мб
DR-309_rrr
4,6 мб
