Артикул:
DR-209M

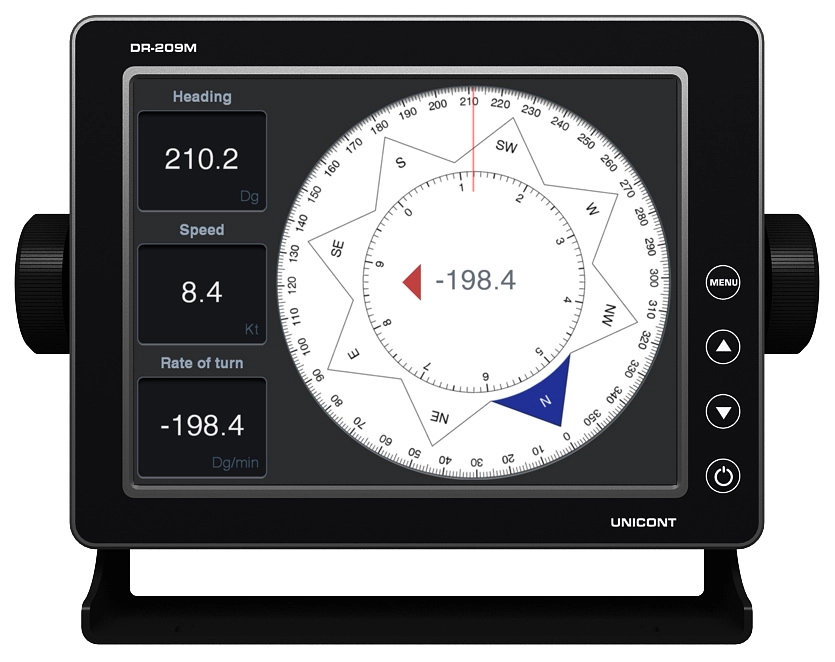

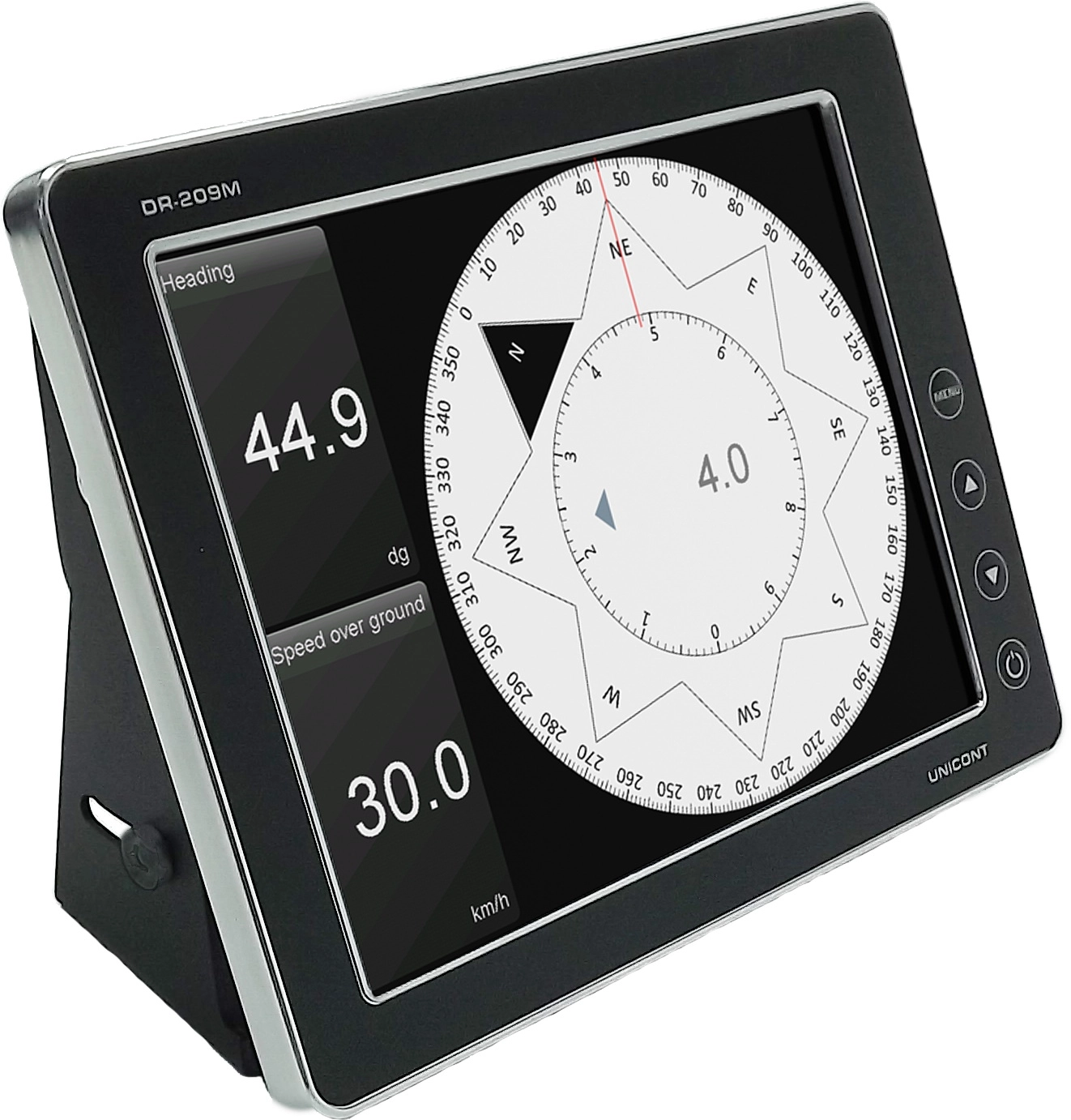

Универсальный цифровой репитер DR-209M предназначен для визуального отображения в графическом (или цифровом) виде информации поступающей в форме NMEA (IEC61162), от навигационных систем судна. Репитер может использоваться с применением ПО пользователя в качестве индикатора и преобразователя данных (микрокомпьютера).
| Индикатор(дисплей) | ||
| Экран: |
ЖК, 8”, 1024 × 768 (XGA, 4:3, 350 кд\м²) |
|
| Контрастность: | 800:1 | |
| Углы обзора: | 170º | |
| Активная зона: | 162 мм × 121 мм | |
| Количество цветов: | 16,7 млн. | |
| Электрические характеристики | ||||
| Напряжение питания | 10..36 В пост. тока | |||
| Потребляемая мощность | не более 20 Вт | |||
| Защиты цепи питания |
Гальваническая развязка От переполюсовки |
|||
| Аппаратные характеристики | ||
| Процессор: | ARM Cortex-A8 (AM3359) | |
| Встроенная память: | 2 ГБ (SD Card EMMC) | |
| Оперативная память: | 512 МБ | |
| Характеристики входов/выходов | ||
| Интерфейс: |
4 × RS-422 с гальванической развязкой. |
|
| Скорость приема \ передачи данных: |
4800/9600/19200/38400/ 57600/115200 бит/с. |
|
| Характеристики входов/выходов | ||
| Клавиатура: | Мембранная, 4 клавиши | |
| Сенсорный экран: | Резистивный | |
| Данные | ||
| Формат принимаемых данных: |
IEC61162-1.2 (NMEA 0183 вер. 1, 2) и др. |
|
| Предложения NMEA: |
$xxHDT, $xxHDG, $xxHDM *Другие ожидаются… |
|
| Операционная система | ||
| ОС: | Windows CE | |
| Общие характеристики | ||

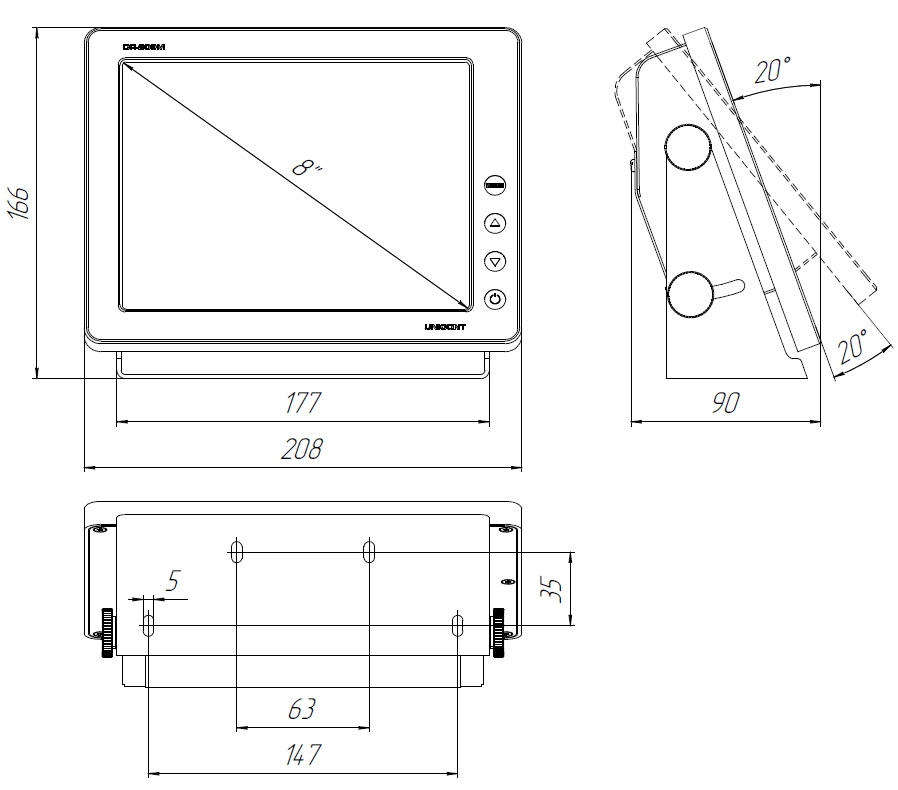

| Габаритные размеры: | 208 мм × 160 мм × 60 мм | |
| (с кронштейном): | 208 мм × 165 мм × 87 мм | |
| Масса: | 4 кг | |
| Рабочая температура: | - 20 °С .. + 55 °С | |
| Температура хранения: | - 55 °С .. + 70 °С | |
| Класс защиты: | 22 IP | |
| Программное обеспечение | ||
| Программные экраны: |
Путевой репитер Режимы отображения: - Две картушки (полный размер) - Половина картушки (верхняя часть) - Цифровой вид представления курса * Другие экраны ожидаются |
|
| Другие функции: | Ретрансляция входных данных на выходные порты | |
